1.Khởi động từ là gì

– Khởi động từ hay còn được gọi là Contactor (Công tắc tơ) hay còn gọi là Khởi động từ là khí cụ điện hạ áp, thực hiện việc đóng cắt thường xuyên các mạch điện động lực. Khởi động từ là thiết bị điện đặc biệt quan trọng trong hệ thống điện. Nhờ có khởi động từ ta có thể điều khiển các thiết bị như động cơ, hệ thống chiếu sáng,… thông qua nút nhấn, hoặc điều khiển từ xa.

– Thao tác đóng ngắt của khởi động từ có thể thực hiện nhờ cơ cấu điện từ, cơ cấu khí động hoặc cơ cấu thủy lực. Nhưng thông dụng nhất là các loại khởi động từ điện từ.

– Khởi động từ sử dụng cho các thiết bị có công xuất lớn vượt quá công xuất chịu tải của thiết bị. Lúc này khởi động từ sẽ đóng vai trò chịu tải thực hiện việc đóng ngắt thường xuyên các mạch điện động lực có dòng điện không vượt quá giới hạn dòng điện quá tải của mạch điện giúp thiết bị điều khiển có thể hoạt động được và bảo vệ toàn bộ các thiết bị điện.

*Ví Dụ: Bạn muốn lắp công tắc thông minh cho 1 dàn led để điều khiển từ xa công xuất dàn đèn led là 700w. Công xuất khởi động của dàn đèn lúc khởi động x4 (≥2800w) vượt quá sức chịu tải cho phép của công tắc thông minh. Lúc bạn bắt buộc phải sử dụng Khởi động từ để bảo vệ công tắc tránh việc công tắc bị cháy do quá tải điện áp.

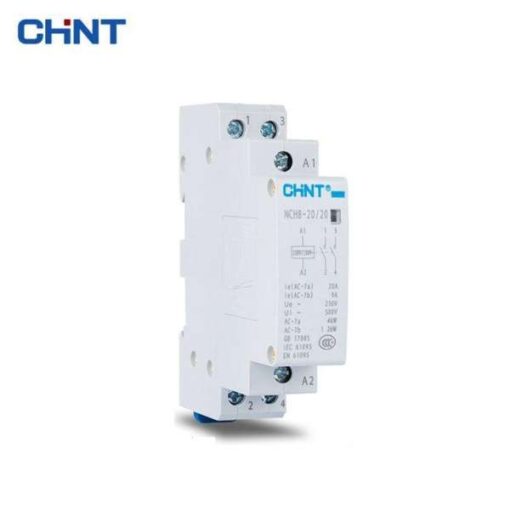

– Trong bài viết này ta chỉ đề cập đến khởi động từ (contactor) 1 pha (điện từ) CHINT NCH8-25/20

– Khởi động từ CHINT NCH8-25/20 là loại khởi động từ 1pha thông dụng và phổ biến nhất trên thị trường và dùng cho hệ thống nhà thông minh.

2.THÔNG SỐ KỸ THUẬT

• Điện áp làm việc của cuộn hút: 220V ~ 50Hz.
• Công suất chịu tải: 25A.
• Loại khởi động từ: 1 pha.
• Số lượng tiếp điểm: 2 tiếp điểm thường mở (NO).
• Cấu tạo bảo vệ chống các tác động bởi môi trường bên ngoài.
• Dùng cho điều khiển động cơ có công suất <2kW, tải AC-3.
• Nhựa PC chống cháy nổ.
• Tiếp điểm chính bằng đồng.
• Trọng lượng: 200g

3.HƯỚNG DẪN ĐẤU NỐI
